Измерение параметров излучений, в том числе кондуктивных

Знаете ли вы, что 50 % проектов не проходят тестирования на соответствие требованиям к электромагнитным помехам и электромагнитной совместимости с первого раза? Компания Intertek Testing Services сообщает, что приблизительно половина продуктов не проходят тестирования на соответствие требованиям к электромагнитным помехам и электромагнитной совместимости с первого раза. Это связано с тем, что в продуктах не применяются принципы электромагнитной совместимости, у разработчиков не хватает знаний об электромагнитных помехах и электромагнитной совместимости, и они неправильно выполняют требования соответствующих нормативных актов. Кроме того, проблемы могут быть вызваны непредсказуемыми взаимодействиями между элементами схем или добавлением несовместимых модулей и узлов в конечный продукт.

Проведение предварительного тестирования для проверки соответствия требованиям значительно повышает вероятность успешного прохождения полного цикла тестирования на соответствие требованиям к электромагнитным помехам с первого раза. Компании, разрабатывающие продукты для медицинской, автомобильной и военной отраслей, а также продукты для применения в мультимедийных устройствах, могут получить значительные преимущества от инвестиций в оборудование для предварительного тестирования на соответствие требованиям нормативов. На этой странице рассказывается, как добавление этапа предварительного тестирования в процесс разработки продукта может ускорить этот процесс и уменьшить затраты на проект.

Преимущества предварительного тестирования на соответствие требованиям нормативов

При разработке продукта вы делаете финансовые инвестиции, тратите время и иногда эмоции, чтобы вывести этот продукт на рынок. Последнее, с чем вы хотели бы столкнуться, — неудача при проведении тестирования на соответствие требованиям нормативов. Добавив решение для предварительного тестирования на соответствие требованиям в свой рабочий процесс, вы получите множество преимуществ, в том числе указанные ниже.

  • Раннее обнаружение потенциальных проблем, связанных с соответствием требованиям к электромагнитным помехам и электромагнитной совместимости, которые могут увеличить время вывода продукта на рынок и затраты на разработку
  • Уменьшение расходов, связанных с обеспечением соответствия требованиям к электромагнитным помехам и электромагнитной совместимости
  • Повышение уверенности в продукте перед его отправкой в испытательную лабораторию
  • Немедленное получение данных о влиянии изменений, вносимых в конструкции
  • Гибкие возможности тестирования по созданному вами графику

Блок-схема разработки устройства с учётом требований по ЭМС

Хорошие методы проектирования, обеспечивающие соответствие требованиям нормативов к электромагнитной совместимости, не слишком сложно реализовать, если начать использовать их на ранних этапах разработки. Внести изменения в конструкцию (для обеспечения требованиям нормативов к электромагнитной совместимости) на более поздних этапах может быть намного труднее.

Узнайте о приборах для проведения предварительного тестирования на соответствие требованиям нормативов к электромагнитным помехам и электромагнитной совместимости

Комплект приборов, включающий анализатор спектра, для тестирования на соответствие требованиям по уровню обычного излучения

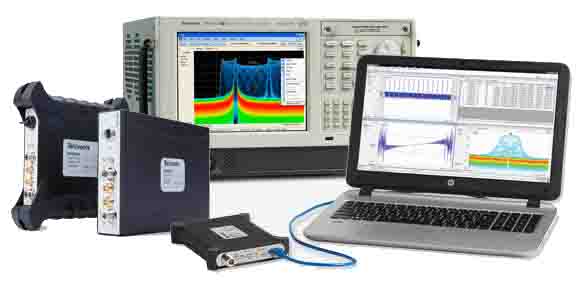

Типовой набор для измерения уровня излучений анализатором спектра Tektronix RSA500, подключаемым по шине USB.

Предварительное тестирование на соответствие требованиям нормативов к электромагнитным помехам и электромагнитной совместимости необязательно должны быть сложными и слишком затратными по времени. На основании отзывов заказчиков компания Tektronix разработала функциональное и простое в использовании программное обеспечение нового поколения, которое можно использовать в процессе предварительного тестирования на соответствие требованиям к уровню обычного и наведённого излучения.

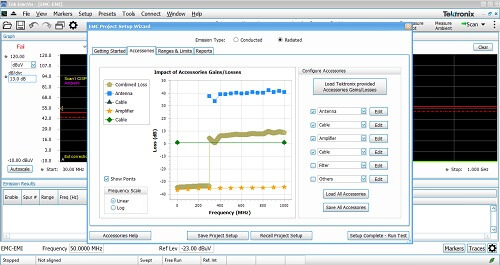

Настройка предварительного тестирования на соответствие требованиям нормативов к ЭМП/ЭМС начинается с работы с SignalVu-PC. Последняя версия SignalVu-PC поставляется с дополнительной опцией, называемой EMCVu. В приложении EMCVu есть простой в использовании мастер, встроенные сведения о стандартах, функция настройки принадлежностей и возможность выбора функций кнопкой. Независимо от того, настраиваете ли вы испытательную площадку на открытом воздухе (OATS) или выполняете тестирование в лаборатории, приложение EMCVu оптимизирует процесс регистрации и устранения окружающего шума из измерений. Это повышает точность предварительного тестирования без использования безэховой камеры.

Чтобы узнать подробнее о том, как при помощи ПО EMCVu, анализаторов спектра реального времени и принадлежностей выполнять предварительное тестирование на соответствие требованиям по уровням обычного и наведённого излучения, загрузите это руководство по применению.

Если вы хотите опробовать бесплатную пробную версию EMCVu, действующую в течение 30 дней, нажмите на кнопку, расположенную ниже.

Загрузить пробную версию (на 30 дней)

Советы по устранению неполадок для ускорения работ по отладке

Использование пробника ближнего поля и анализатора спектра реального времени для отладки устройств, создающих ЭМП

Прежде чем потратить время и деньги на тестирование для сертификации конечного продукта, вы хотите быть уверенными, что ваше устройство готово для отправки в испытательную лабораторию. При появлении проблемы вам нужны правильные инструменты, при помощи которых вы сможете быстро сконцентрироваться на проблемных зонах, выявить причины проблем и предпринять необходимые меры без дорогостоящих задержек.

Чтобы эффективно выполнять отладку, поищите решение, при помощи которого вы сможете быстро выявлять проблемные области, получать и анализировать подробные сведения о сигналах. Это можно сделать, сочетая оборудование и программное обеспечение.

Ниже перечислены некоторые функции, которые должны быть в программном решении.

  • Квазипиковый детектор, при помощи которого можно обойти исправные входы и входы с нулевым уровнем сигнала на интересующих вас частотах.
  • Функция проверки гармоник, при помощи которой можно проводить тестирование только для определенных гармоник и находить места излучения на плате при помощи пробника поля в ближайшей зоне.
  • Маркеры гармоник, при помощи которых можно находить излучения на гармониках известной частоты.
  • Несколько кривых, при помощи которых можно сравнивать параметры тестируемого устройства с окружающим шумом, предыдущими итерациями устройства и т. д.
  • Автоматические или выполняемые вручную повторные измерения при нескольких сбоях, позволяющие определить характер сбоя (разовый или повторяющийся).
  • Результаты нескольких измерений в разных форматах в одном и том же настраиваемом пользователем отчете.

Оборудование (анализатор спектра реального времени) значительно упрощает отладку при поиске электромагнитных помех. Ниже перечислены некоторые преимущества использования анализаторов спектра реального времени.

  • Возможность захватывать временные и разовые сигналы.
  • Возможность выполнять отладку нескольких источников на одной и той же частоте.
  • Мгновенная обратная связь: традиционные сканирующие анализаторы спектра выполняют свипирование дольше, из-за чего не всегда удается захватить важные сигналы.

Сведения о том, как пользоваться анализаторами спектра реального времени для предварительного тестирования на соответствие требованиям нормативов к излучениям, см. в нашем блоге здесь. Дополнительные сведения о методах устранения неполадок см. в руководстве по применению «Практическое устранение электромагнитных помех», которое можно загрузить, нажав кнопку ниже.

Загрузить руководство по применению

Стандарты, поддерживаемые решениями Tektronix для предварительных испытаний на соответствие требованиям к электромагнитным помехам и электромагнитной совместимости

Программное обеспечение Tektronix EMCVu для предварительных испытаний на соответствие требованиям поддерживает ряд стандартов электромагнитной совместимости, включая CISPR, FCC и MIL-STD для многих типов устройств. Для автоматизации тестирования можно воспользоваться содержащейся в EMCVu таблицей стандартов, где можно выбрать необходимый стандарт для тестируемого продукта и регион, в котором предполагается продавать продукт. Кроме того, приложение EMCVu позволяет настраивать стандарты, которых нет в приложении, и задавать диапазоны частот или ограничивать таблицы линий для выбранного стандарта.

Ниже кратко перечислены поддерживаемые стандарты.

СЕГМЕНТЫ РЫНКА Тип оборудования СТАНДАРТЫ
IEC/CISPR CENELEC/EN FCC MIL-STD DEF-STAN
ISM MEDICAL Промышленное, научное и медицинское оборудование CISPR 11 EN 55011 CFR, заголовок 47, часть 18
Электрическое медицинское оборудование EN 60601-1-2
АВТОМОБИЛЬНАЯ ЭЛЕКТРОНИКА Транспортные средства, лодки и двигатели внутреннего сгорания CISPR 12 EN 55012 CFR, заголовок 47, часть 15 (*)
Бортовые компоненты и модули CISPR 25 EN 55025
МУЛЬТИМЕДИА Приемники звукового и телевизионного вещания CISPR 13 EN 55013 CFR, заголовок 47, часть 15
Оборудование для информационных технологий и телекоммуникаций CISPR 22 (заменен стандартом EN55032) EN 55022 (заменен стандартом EN55032)
Профессиональное аудио-, видео- и мультимедиа-оборудование CISPR 32 (заменяет стандарты CISPR 13 и CISPR 22) EN 55032
БЫТОВЫЕ ПРИБОРЫ Электрические устройства, бытовые приборы и инструменты CISPR 14-1 EN 55014-1 CFR, заголовок 47, часть 15
СВЕТИЛЬНИКИ Флуоресцентные лампы и светильники CISPR 15 EN 55015 CFR, заголовок 47, часть 15
ВОЕННАЯ ПРОМЫШЛЕННОСТЬ Военное оборудование и системы       MIL-STD-461G DEF-STAN 59-411

Полное решение для предварительных испытаний на соответствие требованиям нормативов

Решение Tektronix для предварительного тестирования на соответствие требованиям по ЭМП/ЭМС, включающее ПО для тестирования ЭМП, анализаторы спектра и принадлежности, такие как схемы стабилизации импеданса линии (LISN), антенны и предварительные усилители

Чтобы вы могли по доступной цене ускорить процесс разработки, компания Tektronix предлагает полное решение для предварительного тестирования на соответствие требованиям нормативов к электромагнитным помехам и электромагнитной совместимости, включающее программное обеспечение, анализаторы спектра, принадлежности и пробники.

Программное обеспечение

Основа решения Tektronix для предварительных испытаний на соответствие требованиям по ЭМС/ЭМП — компьютер с приложениями SignalVu и EMCVu. Программное обеспечение EMCVu представляет собой подключаемый модуль для приложения SignalVu-PC и обеспечивает единый пользовательский интерфейс для всех ваших потребностей, связанных с предварительными испытаниями на соответствие требованиям нормативов.

Анализаторы спектра

Чтобы можно было быстро и точно выполнять измерения для поиска проблем, связанных с электромагнитным помехами и электромагнитной совместимостью, компания Tektronix предлагает линейку доступных анализаторов спектра реального времени. Анализаторы спектра реального времени имеют значительные преимущества над традиционными сканирующими анализаторами спектра: они позволяют захватывать нерегулярные всплески электромагнитных помех.

Принадлежности

Чтобы избежать несовместимости принадлежностей, компания Tektronix предлагает полностью проверенные принадлежности, в том числе антенны, сети стабилизации импеданса в линии и предварительные усилители. Вы можете приобрести принадлежности отдельно или в составе двух наборов принадлежностей: для испытаний с измерениями уровней излучений и кондуктивных излучений. Характеристики принадлежностей, в том числе значения усиления и затухания, предварительно загружены в приложение EMCVu. Это обеспечивает простую настройку и более высокую точность измерений.

Загрузить информационный лист по тестированию на соответствие стандартам по ЭМС/ЭМП

Библиотека

Title
Practical EMI TroubleshootingAfter failing an EMI compliance test, where do you start? This application note gives guidance on connecting the information in your test report to a source of radiated emissions using a mixed domain oscilloscope.
Fundamentals of the MDO4000B Series Mixed Domain Oscilloscope

Today’s design engineers often must debug complex devices, with integrated analog and digital signals, serial buses, and now RF signals for wireless communication. In this application note, learn how a Mixed Domain Oscilloscope (MDO) offers time-correlated analog, digital, and RF signal acquisition for a complete system view.  Discover the benefits of seeing both the time and frequency domains in one glance, and the advantages of viewing the RF spectrum changes over time. Learn about the powerful capabilities of the Tektronix MDO Series to debug today’s complex designs, and the unique architecture that enables it all.

EMI Pre-Compliance Testing and Troubleshooting with Tektronix EMCVu

The purpose of this application note is to help product designers or EMC engineers learn enough basics of EMC and EMI so that the usual design failures are addressed early when costs and design is minimized.

Fast 3D EMC/EMI Scan with Detectus Scanning System and Tektronix Real Time Spectrum Analyzers

This customer case study reviews how the Eggtronic team used a Tektronix real-time spectrum analyzer to enable an extremely fast scan procedure without compromising on span and frequency resolution.

Automotive EMI/EMC Pre-compliance Tests

This application note provides an overview of measurement regulations and EMI pre-compliance procedures. Test setups for both radiated and conducted emissions are shown using the Tektronix RSA306B with EMCVu software.

Don’t fail EMC. Using the Tektronix Real-Time Spectrum analyzer with DPX ®…

5:49

The Tektronix MDO4000C mixed domain oscilloscope can measure digital, analog, and…

1:07
